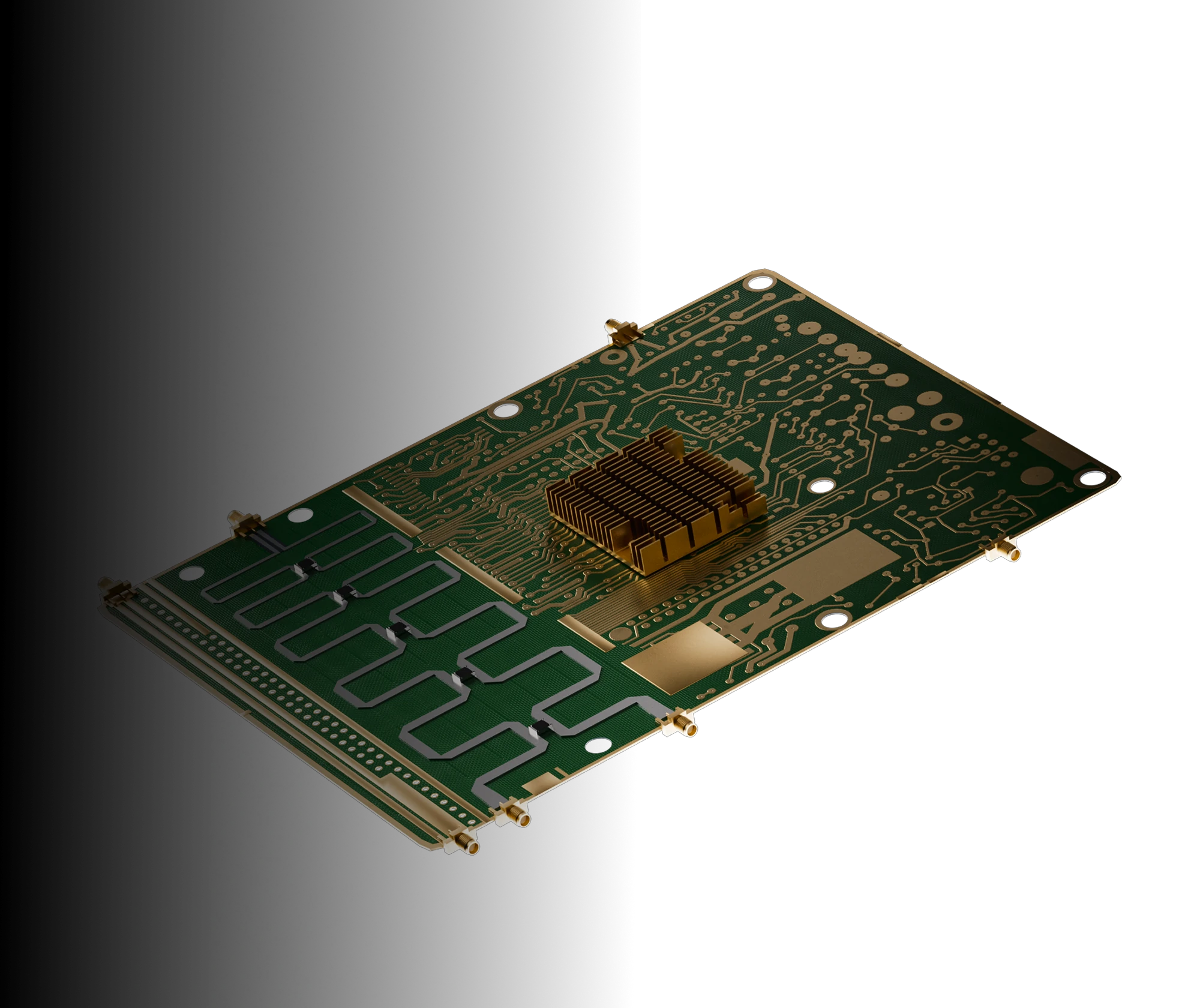

PCB RF et micro-ondes haute performance

RF circuits have moved from large mil-aero applications into a rapidly growing range of commercial products. Smaller boards with RF/microwave circuits on board are substantially more complex, requiring a PCB manufacturer with Summit’s expertise.

Demande de devis

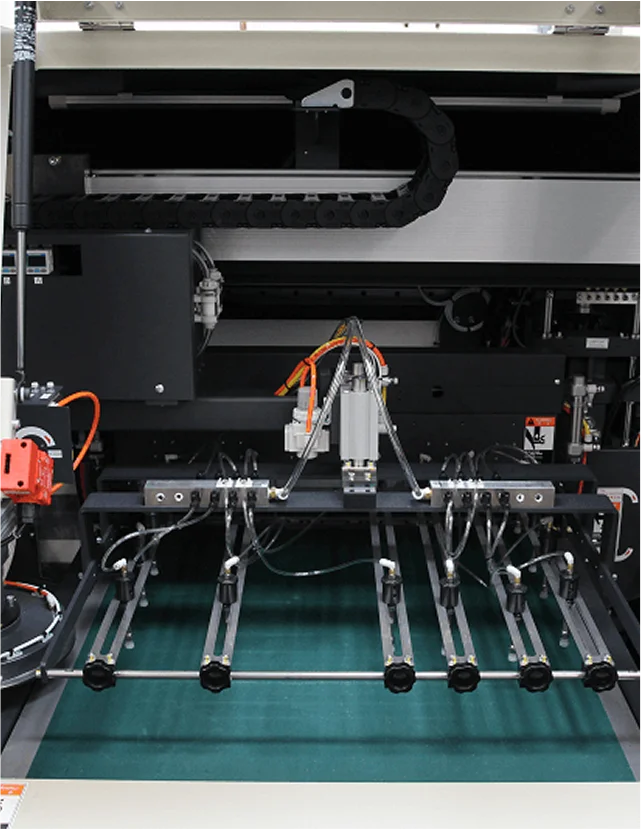

Fabrication fiable pour les conceptions haute fréquence

Les PCB RF et micro-ondes nécessitent des matériaux et une fabrication précis pour assurer des performances haute fréquence, de faibles pertes de signal et une impédance contrôlée.

Grâce à une expertise approfondie en PTFE et laminés à faible perte, en perçage de précision et en modélisation avancée, Summit fournit des PCB RF et micro-ondes fiables qui répondent aux spécifications électriques exigeantes en matière d’intégrité du signal, de gestion de la puissance et de fabricabilité.

Principales caractéristiques des PCB RF / Micro-ondes

Les laminés à faible perte minimisent l’atténuation à haute fréquence.
L’impédance contrôlée garantit des performances de signal cohérentes.
Le perçage de précision permet la réalisation de trous métallisés et de tolérances strictes.
La modélisation avancée optimise les empilements pour les conceptions RF.
Une fabrication fiable maintient les performances sur de larges plages de fréquences.

Demande de devis

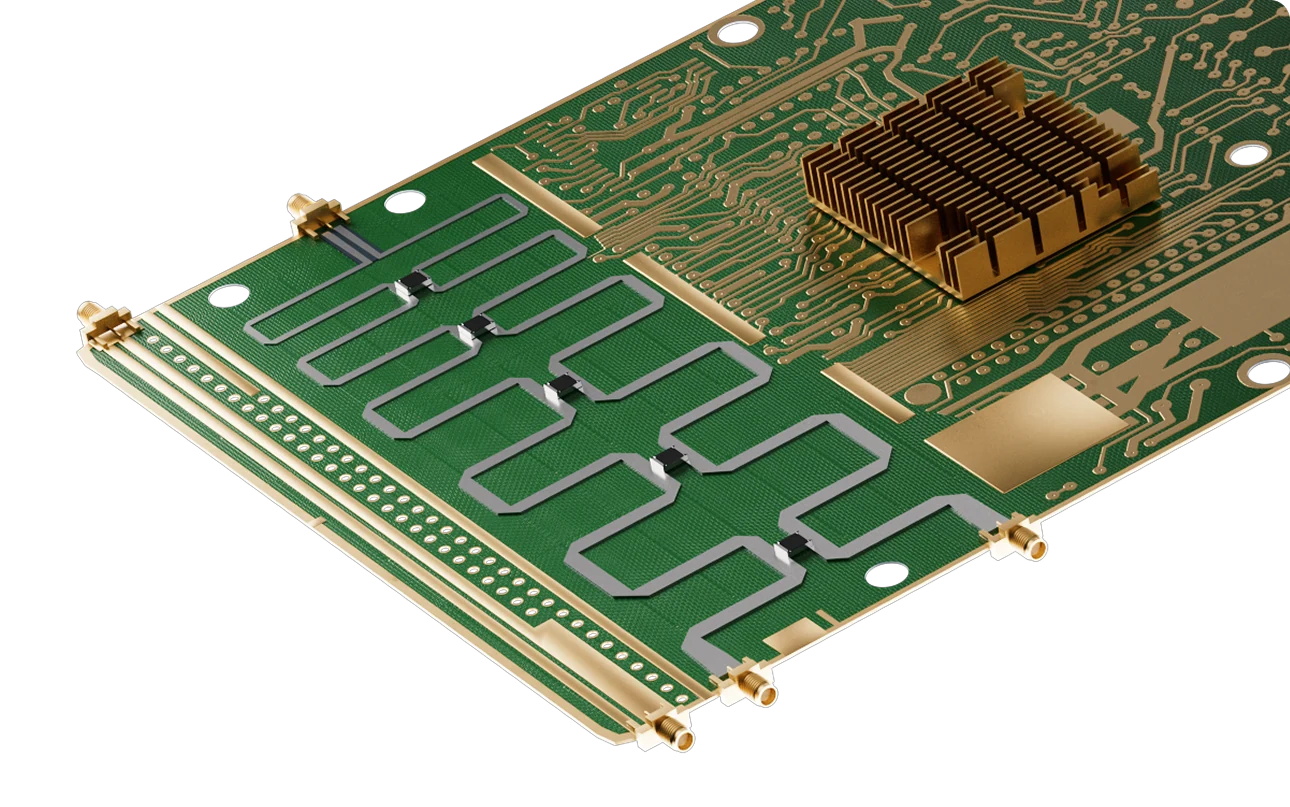

Conception pour les performances RF et micro-ondes

La réussite des conceptions RF et micro-ondes ne dépend pas seulement des matériaux appropriés. Ces cartes nécessitent une modélisation précise, un routage soigné et un contrôle rigoureux des procédés. De petites variations des propriétés diélectriques, de la géométrie des pistes ou de la construction des vias peuvent avoir un impact significatif sur le comportement du signal à haute fréquence.

Notre équipe d’ingénierie collabore dès le début avec les clients, en utilisant la simulation et l’optimisation des empilements pour garantir des conceptions fabriquables.

Caractéristiques axées sur la conception

Une planification soigneuse de l’empilement réduit la perte d’insertion et les réflexions.
Un contrôle strict des procédés assure la cohérence des matériaux diélectriques et du cuivre.
La conception précise minimise l'inductance et la capacitance parasites.
Les outils de simulation valident l'impédance et la performance du signal.
L'ingénierie collaborative rationalise le transfert de la conception à la fabrication.

Demande de devis

Capacités

Points saillants des capacités RF/Micro-ondes.

Large gamme de matériaux haute vitesse et à faible perte.

Essentiel pour minimiser la perte d'insertion et la variabilité diélectrique. L'expertise de Summit dans les laminés PTFE, hydrocarbure et hybrides assure une performance stable sur les fréquences GHz et ondes millimétriques (mmWave).
Lignes Stripline à Tolérance Serrée et Impédance Contrôlée

Essentiel pour un comportement de signal cohérent dans les circuits haute fréquence. Notre imagerie de précision et nos contrôles de processus offrent une impédance reproductible dans des tolérances serrées.
Suppression des Modes HDI/PTH

La conception de via avancée et les techniques de suppression de Summit améliorent l'intégrité du signal dans les agencements RF denses.
Voici la traduction en français : Cavités et Bords Plaqués

Permet l'intégration de composants, de filtres et d'un blindage RF. Le placage de cavité et le traitement des bords éprouvés prennent en charge les architectures RF et micro-ondes complexes.
Fraisage à profondeur contrôlée

Fonctionnalités de précision pour les connecteurs, les guides d'ondes et les transitions RF. Les processus d'usinage avancés (fraisage) maintiennent la précision pour les géométries RF critiques.

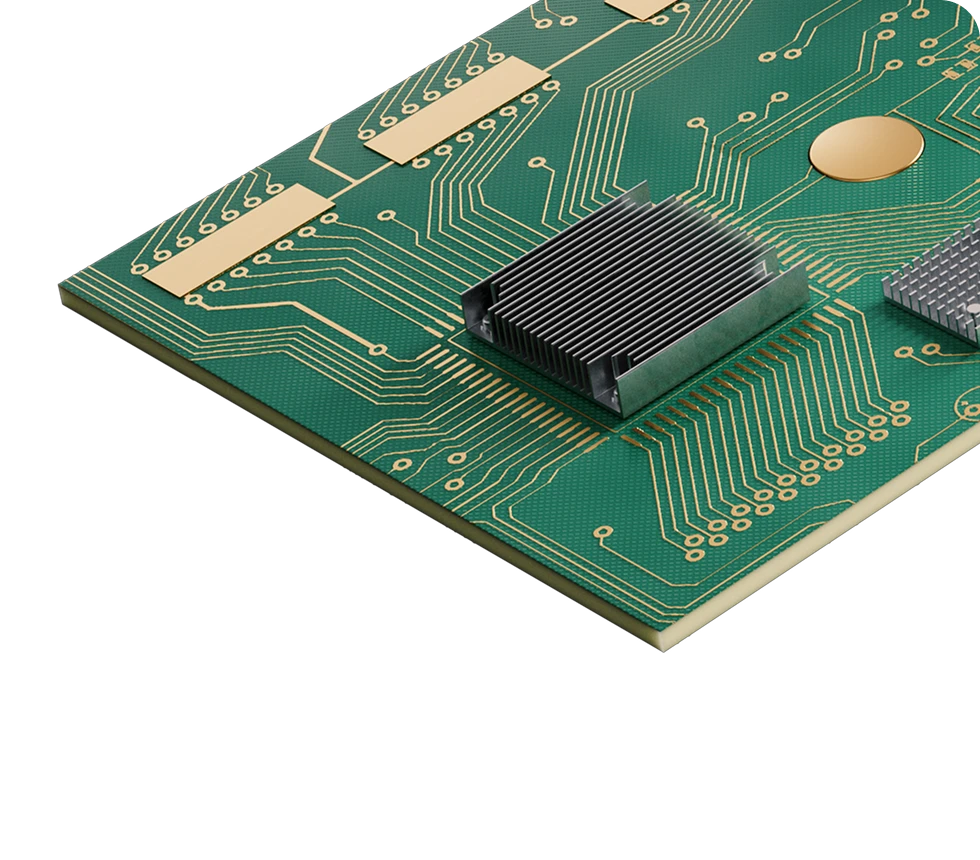

Dissipateurs Thermiques Collés

Gérer la charge thermique dans les conceptions RF haute puissance. La capacité de Summit à intégrer des substrats à support métallique et des dissipateurs collés assure la fiabilité thermique sans compromettre la performance.

Voir toutes les capacités

Conceptions Haute Vitesse et RF

Apprenez des concepts importants pour les conceptions numériques RF et haute vitesse, les matériaux pour la RF, et plus encore.

Télécharger la présentation

Contactez-nous

Nous sommes disponibles pour répondre à vos questions

Envoyez-nous un e-mail
info@summitinterconnect.com
Appelez-nous
+1 (877) 264-0343

FAQ

Questions fréquemment posées

RF and microwave PCBs are designed to operate at frequencies from ~100 MHz to 30 GHz (RF) and beyond 30 GHz (microwave), where signal loss, impedance stability, and dielectric performance are critical. They require specialized laminates such as Rogers, Taconic, Arlon, or PTFE composites with controlled dielectric constants (Dk) and low dissipation factors (Df). Fabrication must maintain precise impedance control per IPC-6018 to ensure minimal reflection and phase distortion.
Controlled impedance is achieved through tight control of trace width, dielectric thickness, copper plating, and laminate Dk. Summit uses advanced CAM modeling and in-process testing to hold tolerances within ±5% per IPC-6018 Class 2 or 3. Ground plane integrity, uniform copper distribution, and proper stack-up modeling are essential to maintaining impedance over temperature and frequency ranges.
For frequencies above 1 GHz, low-loss materials such as Rogers RO4350B, RO3003, Taconic RF-35, and PTFE-based laminates are preferred. These materials provide stable Dk across a wide temperature range, low insertion loss, and minimal moisture absorption. IPC-4103 specifies base materials for high-speed/high-frequency PCBs, guiding dielectric and thermal performance requirements.
Losses are minimized through smooth copper foils (low profile to reduce conductor loss), minimal via transitions, back-drilling of unused stubs, and optimized ground return paths. Plated through-holes and vias are modeled to avoid parasitic inductance, and transmission lines are routed with consistent geometry to meet IPC-2221/IPC-2222 design rules for high-frequency performance.
Summit performs network analyzer measurements, time domain reflectometry (TDR), and S-parameter characterization to verify insertion loss, return loss, and impedance stability. Testing is done in accordance with IPC-TM-650 methods and IPC-6018 performance specifications, ensuring compliance for aerospace, defense, telecommunications, and high-reliability commercial applications.
