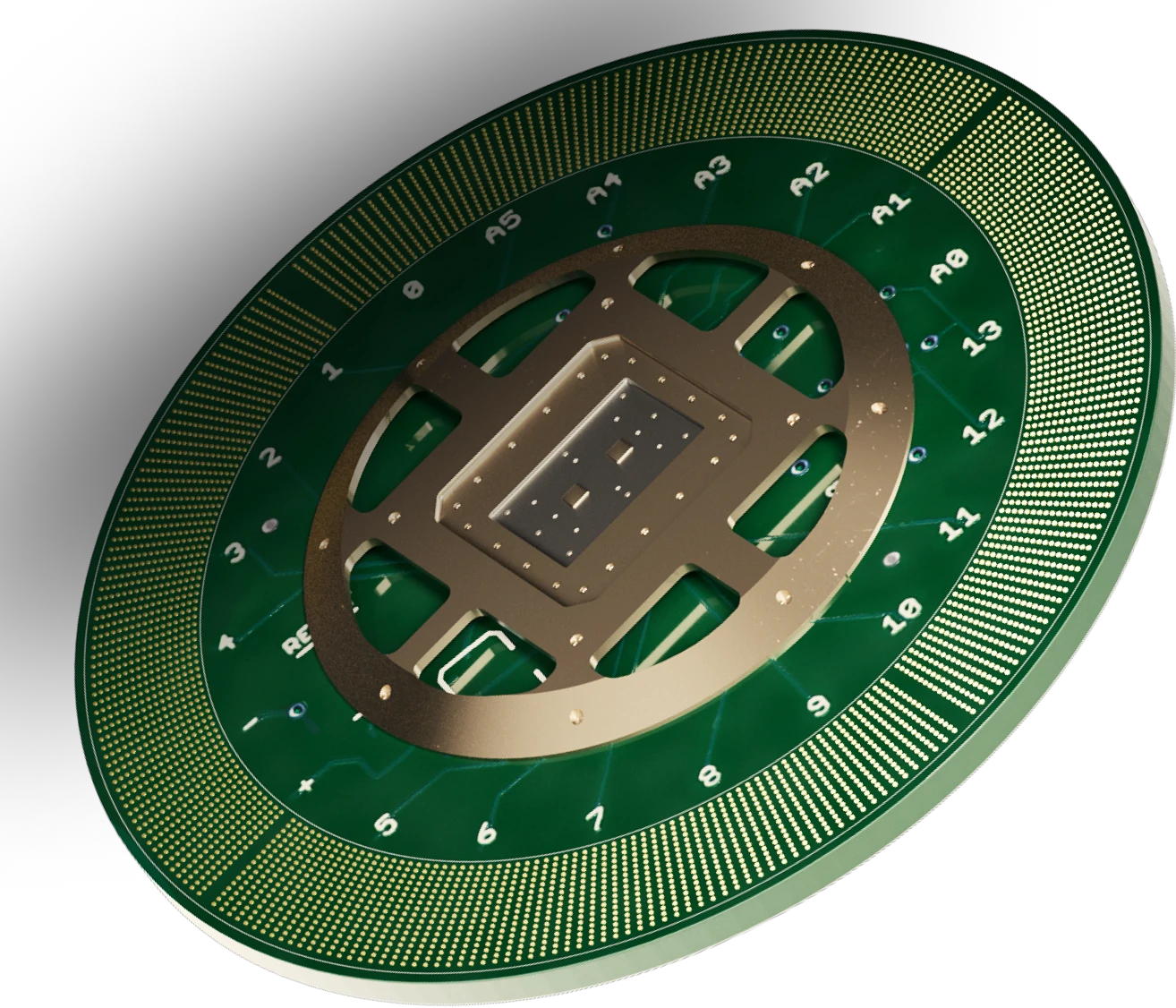

ATE pour semi-conducteurs

Les vias sont essentiels pour atteindre une haute densité d'interconnexion, en particulier dans les conceptions HDI. Summit utilise des microvias, des vias borgnes et enterrés, ainsi que des structures de vias dans les pastilles pour router des circuits complexes dans des espaces restreints. Ces caractéristiques réduisent la longueur du chemin de signal, améliorent les performances électriques et permettent une plus grande densité de composants sans augmenter le nombre de couches.

L'anneau annulaire est la zone de pastille en cuivre entourant un trou percé, et le maintien de dimensions précises est essentiel pour la fiabilité électrique et mécanique. Les processus de perçage laser et mécanique de Summit, combinés à un contrôle précis du recalage, garantissent l'intégrité de l'anneau annulaire conformément aux exigences IPC-6012 Classe 3, même pour les microvias et les conceptions à pas fin.

Les PCB HDI supportent des vitesses de signal plus élevées en raccourcissant les longueurs de pistes, en réduisant l'inductance parasite et en permettant un routage d'impédance contrôlée. Ceci est essentiel pour les conceptions numériques haute fréquence et haute vitesse utilisées dans l'informatique, les télécommunications et l'électronique avancée.

La fabrication d'un PCB HDI nécessite souvent plusieurs cycles de lamination séquentiels, un perçage laser, un remplissage de cuivre, une planarisation et une imagerie précise pour les caractéristiques à traits fins. Chaque étape doit être étroitement contrôlée pour maintenir la précision dimensionnelle et les performances électriques, en particulier pour les applications critiques.

Nous suivons les principes de fabrication lean, minimisons les rebuts grâce à un contrôle précis des processus et utilisons les normes IPC pour réduire les retouches et les déchets. En optimisant les rendements sur les fabrications complexes, Summit soutient à la fois l'efficacité opérationnelle et la responsabilité environnementale.
