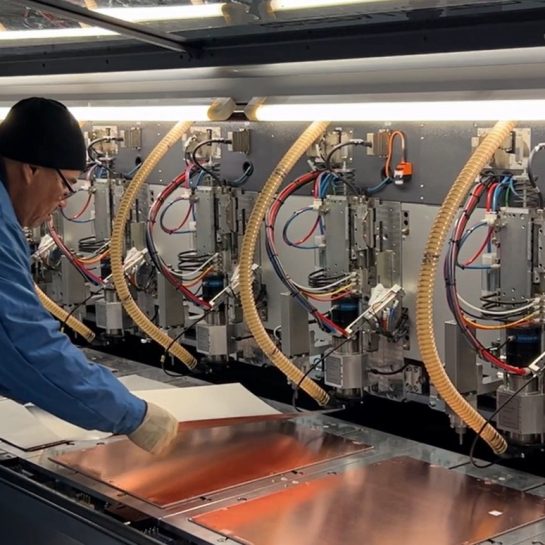

Le tableau de perçage est un tableau important pour tout plan de fabrication. Il fournit une légende pour les nombreuses tailles, emplacements et attributs de perçage souhaités sur un circuit imprimé, permettant ainsi de relier les exigences du plan de fabrication aux fichiers de données de conception. Bien qu'il soit toujours présent dans la conception, une caractéristique essentielle d'un perçage est rarement abordée dans un tableau de perçage.
Bague annulaire – Envisagez d'ajouter une colonne au tableau de perçage indiquant la plus petite taille de patin pour chaque taille de perçage de la conception. Lors de l'ajout de la plus petite taille de patin, veuillez tenir compte des exigences minimales en matière de bague annulaire, telles que définies dans la norme IPC 2221 pour le niveau de classe souhaité. Cela permettra aux fabricants de savoir, sans même consulter les fichiers de données, si la conception prend en charge la bague annulaire minimale requise pour la fabrication. Cela pourra être identifié dès l'étape de devis, évitant ainsi la suspension de la commande et l'impact sur le calendrier.
TABLEAU D'EXERCICES
| SYM | TAILLE DU FORET | TOLÉRANCE | PLAQUE | Qté | TAMPON |
|---|---|---|---|---|---|
| UN | .008 | +.000/-.008 | Y | 600 | .020 |
